[TIL] TodayPoor ERD 피드백 반영 기록

OCR 결과 분리, AI 프롬프트 테이블 제거, 랭킹 결과 구조 변경 등 TodayPoor ERD 피드백을 반영하며 설계를 정리한 글입니다.

게시 업데이트
By sinyeowon
읽는 시간 6분
For the English version of this post, see here.
[TIL] TodayPoor ERD 피드백 반영 기록

오늘 한 일

  • 피드백 관련 논의

  • 피드백 ERD 반영 및 수정

회의

초기 설계에서는 기능을 빠르게 반영하는 데 집중했다면, 오늘은 각 테이블과 필드가 정말 필요한지, 중복 데이터는 없는지, MVP 단계에서 과한 설계는 아닌지를 중심으로 다시 점검함

  • PRD 기반 ERD 피드백 반영 및 최종 설계
    • OCR 결과 테이블 분리

      • 초기에는 EXPENSE 테이블 안에 ocr_raw_text를 함께 저장함

      • 문제

        • OCR 결과는 소비 내역 자체라기보다는, 소비 내역을 만들기 위한 분석 결과에 가까움

        • OCR 원문은 길이가 길어질 수 있고, 추후 OCR 정확도나 분석 결과를 따로 관리할 가능성도 있음

      • 해결: 그래서 OCR_RESULT 테이블을 분리함
        • 이렇게 분리하면 EXPENSE는 확정된 소비 데이터에 집중하고, OCR_RESULT는 분석 결과를 담당하게 되어 역할이 더 명확해짐
    • AI 프롬프트 테이블 제거

      • 처음에는 AI 기능을 고려해 AI_PROMPT_TEMPLATE 테이블을 추가함

      • 프롬프트 타입, 시스템 프롬프트, 유저 프롬프트 템플릿 등을 DB에서 관리하는 구조였음

      • 문제
        하지만 다시 검토해보니 현재 MVP에서는 다음 기능이 없음

        • 관리자 페이지에서 프롬프트 수정

        • 프롬프트 버전 관리

        • A/B 테스트

        • 운영 중 배포 없이 프롬프트 변경

        즉, 프롬프트를 DB로 관리할 이유가 아직 명확하지 않음

      • 해결: 프롬프트는 백엔드 코드 내부에서 관리하고, AI가 생성한 결과만 DB에 저장하기로 함

        • 최종적으로는 AI_PROMPT_TEMPLATE 테이블을 제거하고, AI_RESULT만 유지
    • RANKING_RESULT의 title_text 제거

      • 초기에는 RANKING_RESULT에 title_text 필드를 둠

      • 문제

        • 하지만 RANKING_RESULT는 이미 title_id를 통해 POOR_TITLE을 참조하고 있어서, 타이틀 이름은 POOR_TITLE.name으로 가져올 수 있음

        • title_text를 따로 저장하면 같은 타이틀 정보가 두 군데에 중복 저장됨

      • 해결: 그래서 title_text는 제거하고, RANKING_RESULT.title_id이 POOR_TITLE의 name을 참조하도록 함
    • AI 결과 참조 구조 변경

      • 초기에는 RANKING_RESULT에 roast_message를 문자열로 바로 저장하려고 함

      • 문제
        • 하지만 독설 문구는 AI가 생성한 결과이므로, 랭킹 결과와 AI 결과를 분리하는 것이 더 적절하다고 판단함
      • 해결: 그래서 RANKING_RESULT가 AI_RESULT를 참조하도록 수정함
    • invite code 만료일 추가
      • 문제
        • 그룹 초대 기능을 고려했을 때, 초대 코드가 무기한 유지되는 것은 적절하지 않다고 판단
      • 해결: GROUP 테이블에 초대 코드 만료일을 추가
        • 이 필드를 통해 만료된 초대 코드는 사용할 수 없도록 처리할 수 있음

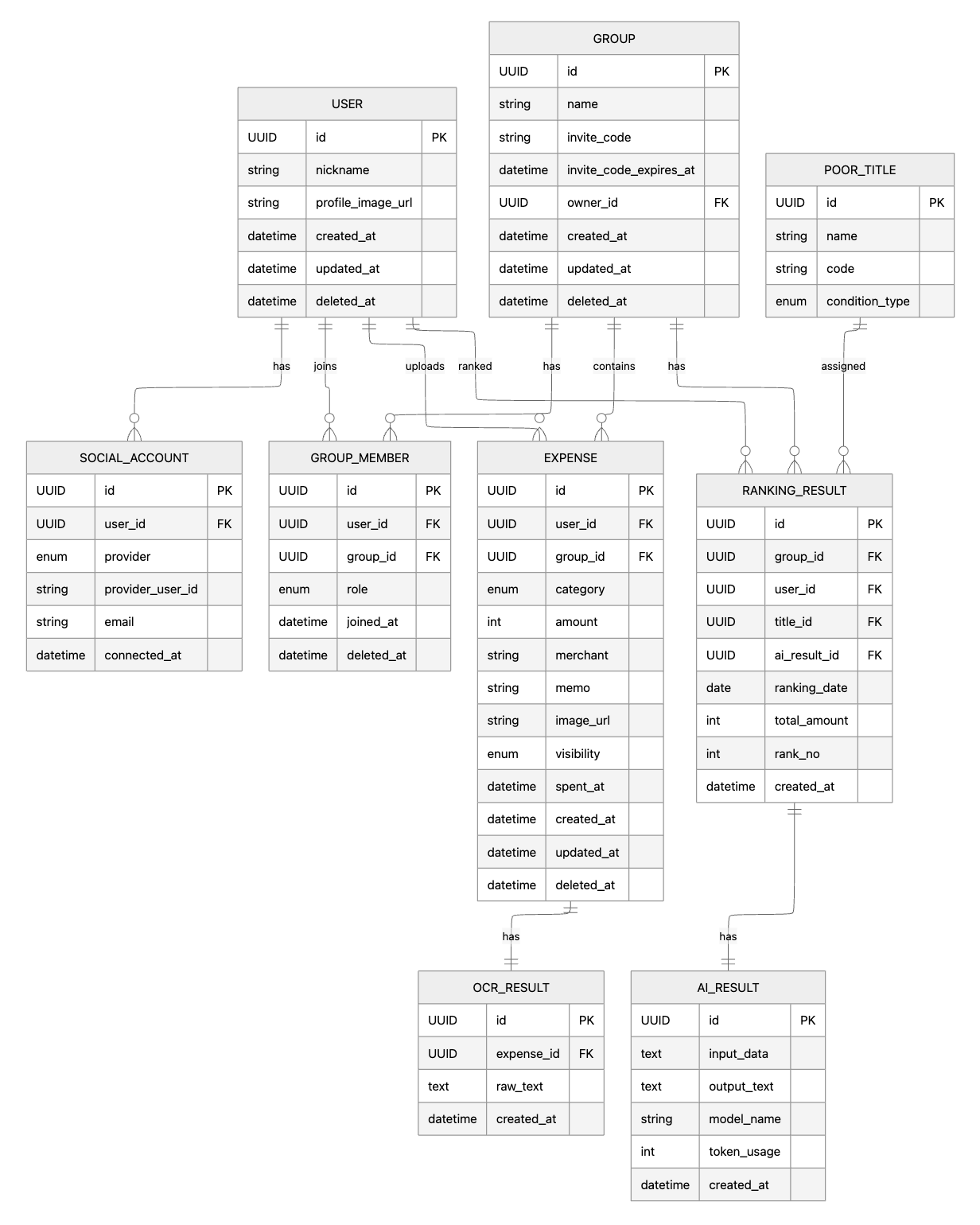

  • 최종 ERD
    ERD Mermaid 코드
    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106

      ```mermaid
  erDiagram
      USER ||--o{ SOCIAL_ACCOUNT : has
      USER ||--o{ GROUP_MEMBER : joins
      GROUP ||--o{ GROUP_MEMBER : has

      USER ||--o{ EXPENSE : uploads
      GROUP ||--o{ EXPENSE : contains

      EXPENSE ||--|| OCR_RESULT : has

      GROUP ||--o{ RANKING_RESULT : has
      USER ||--o{ RANKING_RESULT : ranked
      POOR_TITLE ||--o{ RANKING_RESULT : assigned

      RANKING_RESULT ||--|| AI_RESULT : has

      USER {
          UUID id PK
          string nickname
          string profile_image_url
          datetime created_at
          datetime updated_at
          datetime deleted_at
      }

      SOCIAL_ACCOUNT {
          UUID id PK
          UUID user_id FK
          enum provider
          string provider_user_id
          string email
          datetime connected_at
      }

      GROUP {
          UUID id PK
          string name
          string invite_code
          datetime invite_code_expires_at
          UUID owner_id FK
          datetime created_at
          datetime updated_at
          datetime deleted_at
      }

      GROUP_MEMBER {
          UUID id PK
          UUID user_id FK
          UUID group_id FK
          enum role
          datetime joined_at
          datetime deleted_at
      }

      EXPENSE {
          UUID id PK
          UUID user_id FK
          UUID group_id FK
          enum category
          int amount
          string merchant
          string memo
          string image_url
          enum visibility
          datetime spent_at
          datetime created_at
          datetime updated_at
          datetime deleted_at
      }

      OCR_RESULT {
          UUID id PK
          UUID expense_id FK
          text raw_text
          datetime created_at
      }

      RANKING_RESULT {
          UUID id PK
          UUID group_id FK
          UUID user_id FK
          UUID title_id FK
          UUID ai_result_id FK
          date ranking_date
          int total_amount
          int rank_no
          datetime created_at
      }

      POOR_TITLE {
          UUID id PK
          string name
          string code
          enum condition_type
      }

      AI_RESULT {
          UUID id PK
          text input_data
          text output_text
          string model_name
          int token_usage
          datetime created_at
      }
  ```


다음 할 일

  • API 명세 작성

  • 프로젝트 공통 부분 설계

    • 공통 응답

    • 에러 처리

    • 코드/커밋 컨벤션
